Znaczenie i interpretacja krzywej HV

Wykres H/V (ang. Height/Velocity) przedstawia kombinacje prędkości postępowej i wysokości nad ziemią, które umożliwiają pilotowi wykonanie bezpiecznego lądowania w przypadku całkowitej utraty napędu. Choć jego opracowanie stanowi istotny element procesu certyfikacji śmigłowca, w praktyce analizy osiągów bywa on często nadmiernie upraszczany i sprowadzany do postaci „obszaru zakazanego”, którego należy bezwzględnie unikać. W literaturze anglojęzycznej wykres ten zyskał zresztą sugestywne miano dead man’s curve. W rzeczywistości wykres H/V stanowi jednak znacznie bogatsze źródło informacji. Obszary zacieniowane nie wyznaczają granic absolutnych, lecz są konsekwencją przyjętych założeń dotyczących masy śmigłowca, wysokości gęstościowej oraz przeciętnych umiejętności pilota, dla których wykres został opracowany.

W niniejszym artykule wykres H/V analizowany jest nie jako statyczny diagram ostrzegawczy, lecz jako narzędzie interpretacyjne, pozwalające lepiej zrozumieć zarówno naturę ryzyka operacyjnego, jak i mechanizmy fizyczne decydujące o bezpieczeństwie lotu śmigłowca.

Prawne znaczenie krzywej H/V

Jak już zaznaczono we wstępie, krzywa H/V jest przede wszystkim narzędziem analitycznym, czyli zestawem danych opisujących fizyczne możliwości śmigłowca w określonych warunkach lotu, przy założonych parametrach masy, wysokości gęstościowej oraz czasu reakcji pilota. Jej opracowanie stanowi istotny element procesu certyfikacji każdego typu śmigłowca, co znajduje odzwierciedlenie zarówno w przepisach EASA CS-27/29, jak i FAA Part 27/29. Na potrzeby certyfikacji wykres H/V musi zostać wyznaczony dla maksymalnej masy, dla której dany śmigłowiec ubiega się o certyfikat typu, oraz w określonym zakresie wysokości gęstościowej. Proces jego tworzenia polega na stopniowej zmianie parametrów lotu i wykonywaniu serii praktycznych prób w locie, obejmujących symulowane awarie napędu z różnych kombinacji wysokości i prędkości. Próby te prowadzone są z zachowaniem dużej ostrożności, jednak niosą ze sobą realne ryzyko zarówno dla załogi, jak i dla samej maszyny. W proces ten zaangażowanych jest zazwyczaj kilku pilotów doświadczalnych, a poszczególne punkty wykresu muszą zostać potwierdzone pod kątem powtarzalności wyników.

Istotnym, a często pomijanym aspektem, jest umiejscowienie wykresu H/V w Instrukcji Użytkowania w Locie (RFM/AFM/POH). W przypadku mniejszych śmigłowców krzywa H/V znajduje się zazwyczaj w sekcji Osiągi(Performance), co oznacza, że pełni ona przede wszystkim rolę narzędzia oceny ryzyka operacyjnego. W takim przypadku przebywanie w obszarach zacieniowanych nie jest formalnie zabronione, lecz wiąże się ze świadomie zwiększonym ryzykiem w razie awarii napędu. Sytuacja ta ulega jednak zmianie w przypadku większych śmigłowców kategorii transportowej, o masie powyżej 6000 lb i zdolności przewozu więcej niż 9 pasażerów. Zgodnie z wymaganiami certyfikacyjnymi krzywa H/V umieszczana jest wówczas w sekcji Ograniczenia (Limitations). Ma to bezpośrednie konsekwencje prawne: wykonywanie zawisu lub operowanie w obszarach zacieniowanych staje się w takim przypadku niezgodne z ograniczeniami eksploatacyjnymi statku powietrznego, niezależnie od subiektywnej oceny pilota co do bezpieczeństwa manewru.

W praktyce operacyjnej zdarzały się sytuacje, w których krzywa H/V była przywoływana w kontekście odpowiedzialności prawnej pilota, w tym w postępowaniach ubezpieczeniowych. Próby wykazania „nielegalności” lotu opierały się na fakcie przebywania śmigłowca w obszarze H/V w momencie zdarzenia. Należy jednak podkreślić, że interpretacja taka zależy bezpośrednio od statusu wykresu w dokumentacji eksploatacyjnej: jeżeli znajduje się on w sekcji Ograniczenia, jego naruszenie stanowi naruszenie przepisów operacyjnych; jeżeli natomiast występuje w sekcji Osiągi, pozostaje on narzędziem informacyjnym, służącym pilotowi do świadomego zarządzania ryzykiem, a nie bezwzględnym zakazem.

Graficzne przedstawienie i interpretacja wykresu HV

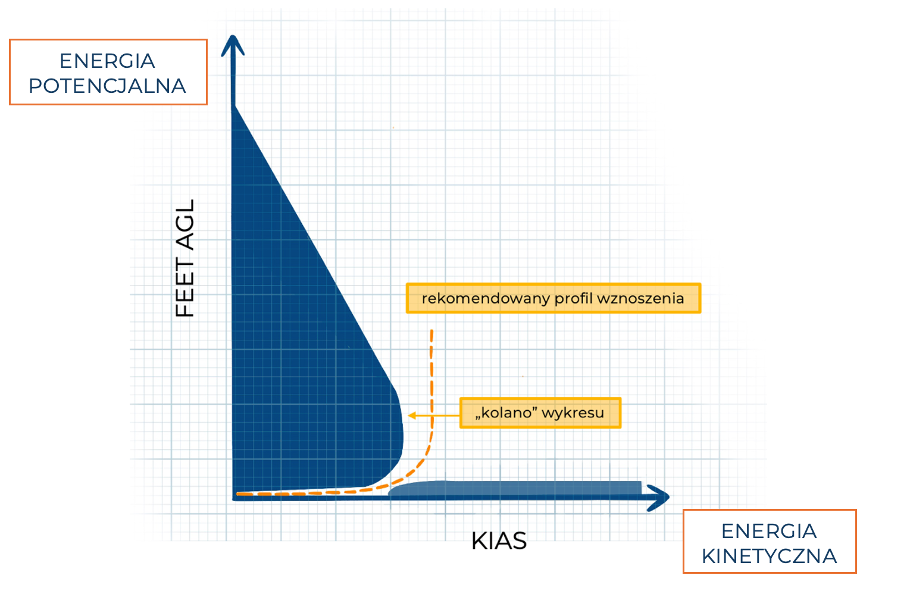

Poniższa grafika przedstawia wykres H/V opracowany na podstawie parametrów zawartych w Instrukcji Użytkowania w Locie śmigłowca Robinson R44 II. Oczywiście szczegółowe wartości liczbowe oraz kształt krzywej różnią się w zależności od typu śmigłowca, jego masy oraz warunków certyfikacyjnych, jednak zasada interpretacji wykresu H/V pozostaje wspólna dla wszystkich konstrukcji.

Najczęściej przywoływana definicja wykresu H/V sprowadza się do określenia go jako „obszaru kombinacji wysokości i prędkości, w którym wykonanie bezpiecznego lądowania po awarii silnika jest trudne lub niemożliwe” (cyt. za Shawn Coyle). Choć definicja ta jest użyteczna jako punkt wyjścia, nie oddaje ona w pełni sensu i złożoności informacji zawartych w tym wykresie.

Oś pionowa wykresu przedstawia wysokość nad ziemią wyrażoną w stopach (ft AGL), natomiast oś pozioma odpowiada prędkości postępowej śmigłowca (KIAS). W dolnej prawej części wykresu znajdują się kombinacje niskiej wysokości oraz dużej prędkości, które w przypadku nagłej utraty mocy dają pilotowi bardzo ograniczony czas na reakcję oraz na wybór odpowiedniego miejsca do przyziemienia. Z kolei lewa strona wykresu odpowiada sytuacjom zbyt małej prędkości postępowej, niewystarczającej do szybkiego i efektywnego wejścia w autorotację.

W swojej istocie wykres H/V jest przede wszystkim zapisem relacji energetycznych. Obejmuje on energię potencjalną wynikającą z wysokości, energię kinetyczną związaną z prędkością postępową oraz energię zgromadzoną w bezwładności wirnika. Do wykonania bezpiecznej autorotacji konieczny jest odpowiedni zapas tych form energii. Energia potencjalna wysokości zamieniana jest w pierwszej fazie na energię kinetyczną ruchu, która w końcowej fazie autorotacji przekształcana jest w energię obrotową wirnika. To właśnie zapas obrotów wirnika umożliwia kontrolowane przyziemienie, decydujące bezpośrednio o przeżywalności zdarzenia. Na uwagę zasługuje tak zwany obszar „kolana” wykresu, czyli kombinacji o wyjątkowo niekorzystnym bilansie energetycznym, w którym pilot nie dysponuje ani zapasem wysokości ani prędkości. W efekcie znajduje się w sytuacji, w której nie ma wystarczającej wysokości, aby „wymienić ją” na prędkość, ani wystarczającej prędkości, aby wygenerować efektywną autorotację. Operowanie w tym rejonie często wymaga bardzo precyzyjnych, niemal natychmiastowych reakcji, a margines błędu jest wyjątkowo niewielki.

W interpretacji wykresu H/V często pomija się szereg istotnych czynników, które mają bezpośredni wpływ na jego kształt. Należą do nich między innymi: masa śmigłowca, warunki wiatrowe, czas reakcji pilota oraz charakterystyka powierzchni przyziemienia. Warto podkreślić, że wyznaczanie krzywej H/V w procesie certyfikacyjnym odbywa się zazwyczaj przy bardzo niewielkim wietrze lub jego całkowitym braku, a więc w warunkach odbiegających od wielu realnych scenariuszy operacyjnych. Ponadto wykres H/V uwzględnia założony czas opóźnienia pomiędzy awarią silnika a reakcją pilota, mający odzwierciedlać typowe zaskoczenie oraz przeciętny poziom wyszkolenia. Jednak jak trafnie zauważa Matt Johnson, nie istnieje coś takiego jak obiektywnie ustalony „przeciętny” lub „normalny” poziom umiejętności pilota. To trudne do jednoznacznego zdefiniowania pojęcie kwestionuje interpretację H/V jako obiektywnej granicy osiągów śmigłowca.

Czas reakcji pilota jako parametr krzywej H/V

Jednym z kluczowych, a zarazem najmniej uświadamianych założeń przy wyznaczaniu krzywej H/V jest czas reakcji pilota przyjęty podczas prób certyfikacyjnych. Granice obszarów zacieniowanych nie wynikają wyłącznie z praw aerodynamiki, lecz w istotnym stopniu z przyjętego opóźnienia pomiędzy symulowaną utratą mocy a reakcją pilota.

W procesie certyfikacji przyjmuje się, że pilot nie reaguje natychmiast. W zależności od obszaru wykresu oraz fazy lotu zakładany jest określony czas zwłoki, mający odzwierciedlać realistyczne warunki operacyjne. Dla niektórych punktów krzywej (zwłaszcza w rejonie zawisu na większej wysokości, powyżej tzw. „kolana” wykresu) przyjmowane są opóźnienia rzędu jednej sekundy, a w określonych kryteriach wojskowych nawet dwóch sekund. Z perspektywy dynamiki lotu śmigłowca są to wartości niezwykle długie. W czasie 1-2 sekund śmigłowiec może utracić znaczną część wysokości, a zmiany położenia kadłuba, prędkości opadania oraz prędkości postępowej zachodzą gwałtownie i często nieodwracalnie. Jak trafnie podkreślają autorzy literatury przedmiotowej, dwie sekundy w tym reżimie lotu to bardzo dużo czasu, a pilot, który przez tak długi moment nie zareagowałby na awarię silnika, musiałby być całkowicie nieświadomy sytuacji.

Coyle Shawn w swojej książce Cyclic and Collective w rozważaniach na temat krzywej H/V odnosi się do jej fragmentu przedstawiającego kombinacje bardzo dużej prędkości oraz niskiej wysokości. Jego zdaniem, pilot lecący w takich warunkach jest aktywnie zaangażowany w pilotaż śmigłowcem i jego reakcja byłaby niemal natychmiastowa. Celowe opóźnienie tej reakcji nie symuluje więc według autora rzeczywistego ryzyka. Ponadto, jak mówi, zna wielu pilotów, którzy doświadczyli awarii silnika będąc teoretycznie w „szarym” obszarze krzywej i byli w stanie uratować siebie oraz maszynę. Nie zmienia to faktu, że zapewne byli to bardzo dobrze przeszkoleni piloci, umiejący natychmiastowo rozpoznać awarię i niemal intuicyjnie wyczuwali nawet najmniejszą utratę obrotów wirnika nośnego. Jak mówi autor – jedna lub w niektórych założeniach nawet dwie sekundy – to naprawdę dużo czasu.

W praktyce oznacza to, że krzywa H/V nie opisuje scenariusza idealnego pilota reagującego natychmiast, lecz raczej przypadek opóźnionej reakcji, uwzględniający element zaskoczenia. Pilot, który rozpoznaje symptomy awarii silnika szybciej niż zakładany czas reakcji i podejmuje właściwe działania bez zwłoki, może w rzeczywistości dysponować nieco większym marginesem bezpieczeństwa, niż sugerowałby to przebieg krzywej.

Dlaczego szkolne autorotacje nie odzwierciedlają krzywej H/V

Podczas szkolenia, większość pilotów doświadcza bardzo wąskiego i wysoce kontrolowanego zakresu warunków wejścia w autorotację. Najczęściej jest to manewr wykonywany na znacznej wysokości nad terenem, z redukcją mocy poprzez świadome zamknięcie przepustnicy, w osi planowanego lądowania oraz (co kluczowe) przy pełnej gotowości pilota na jego wykonanie. Pilot wie, kiedy nastąpi utrata mocy, w jakiej konfiguracji znajduje się śmigłowiec i gdzie planowane jest przyziemienie. Takie warunki, choć uzasadnione dydaktycznie i bezpieczne szkoleniowo, nie odzwierciedlają realnych scenariuszy awarii, które leżą u podstaw wyznaczania krzywej H/V. W rzeczywistych operacjach lotniczych awaria silnika następuje nagle, często w najmniej dogodnym momencie, bez wcześniejszego ostrzeżenia i przy braku mentalnego przygotowania pilota na natychmiastowe działanie.

Co więcej, szkolne autorotacje niemal zawsze wykonywane są z prędkościami i wysokościami zapewniającymi komfortowy zapas energii. Rzadko obejmują one konfiguracje odpowiadające zawisowi na wysokości kilkuset stóp nad terenem, niskim prędkościom postępowym lub lotowi poziomemu na małej wysokości — czyli dokładnie tym reżimom lotu, które definiują najbardziej krytyczne obszary krzywej H/V. W rezultacie wielu pilotów, mimo poprawnie wykonanego szkolenia, nie posiada intuicyjnego wyczucia, jak zachowa się śmigłowiec w przypadku nagłej utraty mocy w zawisie na przykład na 300 ft AGL lub przy niewielkiej prędkości postępowej. Różnice w dynamice lotu, szybkości narastania opadania, zmianach położenia kadłuba oraz dostępnej energii wirnika bywają w takich sytuacjach zaskakujące nawet dla doświadczonych pilotów.

Ograniczenia te wynikają z konieczności zachowania bezpieczeństwa podczas treningu. Pokazują one jednak wyraźnie, że szkolne autorotacje uczą procedury, lecz nie uczą pełnego kontekstu ryzyka, który został zapisany w krzywej H/V. System szkolenia koncentruje się w dużej mierze na wylądowaniu w zadanym punkcie, zamiast na kształtowaniu umiejętności świadomego zarządzania energią. Zrozumienie tej różnicy stanowi jeden z kluczowych elementów właściwej interpretacji wykresu H/V i zarządzania profilem lotu w operacjach rzeczywistych.

Na koniec

Kończąc rozważania na temat tego wykresu, podzielę się krótką anegdotą z jednych z moich egzaminów lotniczych, podczas którego omawiałam właśnie wykres H/V. Egzaminator zwrócił uwagę na często pomijany aspekt jego interpretacji, a mianowicie, że obszary zacieniowane są jedynie przestrzenią w której należy świadomie minimalizować czas przebywania. Całkowite wyeliminowanie ich z profilu lotu oznaczałoby w praktyce rezygnację z fundamentalnych zalet śmigłowca, takich jak zdolność do zawisu czy lot z małą prędkością postępową. Śmigłowiec traciłby swoją specyfikę operacyjną i niewiele różniłby się od samolotu.

Ta uwaga trafnie podkreśla, że wykres H/V nie powinien był postrzegany jako zbiór bezwzględnych zakazów, lecz jako narzędzie oceny ryzyka, pozwalające na świadome zarządzanie profilem lotu.

Oczywiście należy podkreślić, że przedstawione w niniejszym artykule rozważania nie powinny być interpretowane jako zachęta do ignorowania obszarów H/V. Wręcz przeciwnie – ich celem jest zwrócenie uwagi na znaczenie świadomości sytuacyjnej, właściwej kontroli sterów oraz mentalnej gotowości do natychmiastowego działania w przypadku awarii napędu. Krzywa H/V nie stanowi bowiem granicy fizycznych możliwości śmigłowca, lecz graficzny zapis kompromisu pomiędzy dostępną energią, czasem reakcji oraz ludzkimi uwarunkowaniami decyzyjnymi.

ŹRÓDŁA:  Coyle Shawn “Cyclic and Collective More Art and Science of Flying Helicopters”, FAA Helicopter Flying Handbook, The HV Curve – What they do not teach you in Ground School – https://www.faa.gov/sites/faa.gov/files/HV_Curve_Article.pdf
